７　IC　（DIP型）

　IC（集積回路）は基本的に取り付け方向があります．DIP型のICは文字が読める方向に向けて左下が１ピンになります．パッケージに１ピンを示す●印やくぼみがあります．また，１ピン側の左側面に凹みがあります．シルク印刷も同様な形状になっていますので，方向を合わせて装着します．

　通常，ICの足は穴の位置と比べて広がっています．無理に挿入しようとすると，足が曲がってしまいますので，整形する必要があります．

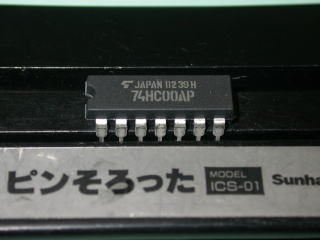

　ICの両端を持って机の上で片側全体を均一に押し付け，根元の方から曲げて整形します．反対側も同様に整形します．

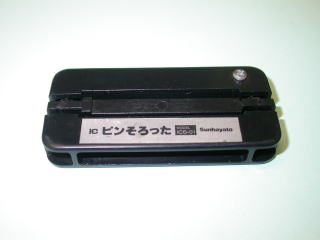

　また，専用の治具（サンハヤト社製）もあります（下の写真）．

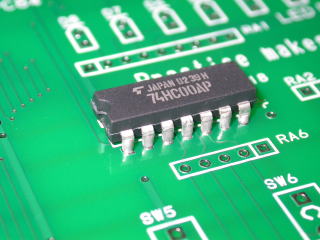

　ハンダ付けはICソケットと同様に，まず対角に位置する２本のピンのみ仮ハンダ付けします．その後ICを押さえながら仮ハンダしたピンを再度加熱してICの浮きをなくします．対角のピンも同様にした後，全ピンをハンダ付けします．
