５　ICソケット　（DIP型）

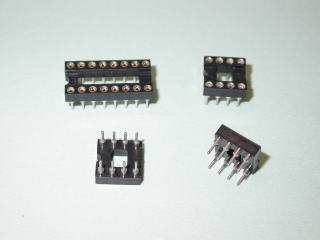

　ICソケットは交換する可能性のある部品（発振器），壊れやすい部品（DIPスイッチ）に使用します．ICソケットは信頼性の高い，丸ピンタイプを推奨します．

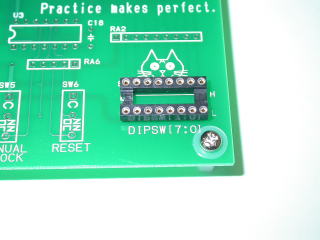

　ICソケットにも向きがあります．逆向きにセットしても問題ありませんが，ICを装着するときに間違い可能性がありますので，ICソケットの形状とシルク印刷と合わせるようにします．

　ハンダ付けするために基板を裏返すと，ソケットが落ちてしまいます．熱に強い素材（厚紙など）でソケット押さえてひっくり返すか，テープ（紙テープやメンディング・テープなど）で押さえるとよいでしょいう．

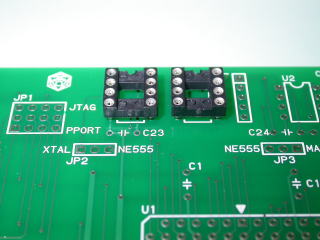

　最初に対角に位置する２本のピンのみ仮ハンダ付けします．その後ICソケットを押さえながら仮ハンダしたピンを再度加熱して（そのピンは熱いので注意）ソケットの浮きをなくします．対角のピンも同様にした後，全ピンをハンダ付けします．
