９　単体LED

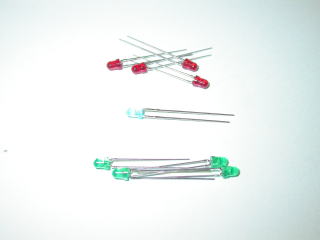

　LEDは全色同じ色でのかまいませんが，４個単位で色分けする方が読み間違いなどを減らすことができます．お好みで選択してください．

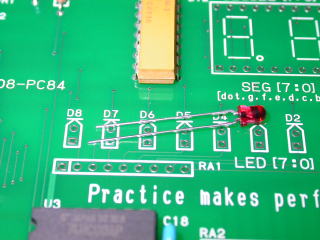

　また，LEDには設置方向がありますので，注意してください．足の長い方がプラス側になります．基板上のシルク・マークでは，一般のダイオードの回路記号を引き伸ばしたものとなっています．写真（下右）では，手前がプラス側，奥がマイナス側となっています．

　LEDの取り付け穴は足のサイズよりやや大きめになっています．そのため，直径３mmのLEDではハンダ付けする際，簡単に基板から抜け落ちます．また，適当にハンダ付けするとLEDの位置が不揃いになり見た目が悪い状態になります．

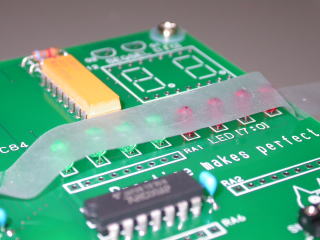

　そこでまず，８個の穴に全てのLEDを差し込んだ後，テープを使って仮止め（これは単に抜け落ちないための対応で，位置決めは必要ない）します．

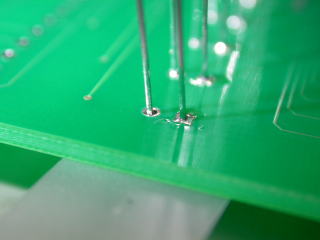

　その後，裏返して，片側のピンのみ仮ハンダ付け（抜け落ちない程度で十分）します．両足をハンダ付けしてしまうと，位置調整がやりにくくなりますので，必ず片側だけにしてください．
　８個とも片側のみハンダ付けしたらテープをとります．次にLEDを指で押さえ，仮ハンダした部分を再度溶かしLEDの位置調整をおこないます．
　８個ともほぼそろったら未ハンダの端子をハンダ付けします．余った足はニッパーでカットします．

【注意】　あまり神経質に揃えなくても大丈夫です．
